產品名稱：

產品說明：

①系列代號：KHP（PKH）系列板式球閥 ②公稱通徑：6、10、16、20、25、32、40、50mm ③閥體材料：1-鋼 ④球體材料：1-鋼、2-黃銅 ⑤球封材料：1-POM ⑥其他密封：2-丁晴橡膠、4-氟橡膠 ⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄 ⑧設計序號：由生產商定 簡略型號 DN LW L L1 L2 L3 L4 L5 L6 L7 B B1 KHP-06 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27 KHP-1

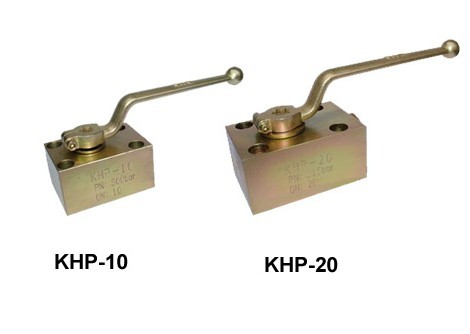

板式球閥

①系列代號：KHP（PKH）系列板式球閥 ②公稱通徑：6、10、16、20、25、32、40、50mm ③閥體材料：1-鋼 ④球體材料：1-鋼、2-黃銅 ⑤球封材料：1-POM ⑥其他密封：2-丁晴橡膠、4-氟橡膠 ⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄 ⑧設計序號：由生產商定 簡略型號 DN LW L L1 L2 L3 L4 L5 L6 L7 B B1 KHP-06 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27 KHP-10 10 9.5 80 7.5 27.5 70 29 10 44 55 55 40 KHP-16 16 16 110 8.5 41.5 100 44.5 17 58 83 60 45 KHP-20 20 20 127 10 48.5 117 51 20 69 97 70 51 KHP-25 25 23.5 145 10 57.5 135 62 24 81 115 80 60 KHP-32 32 30 176 12 68 165 75 29 96 136 100 78 KHP-40 40 38 205 28.5 56 180 85 28.5 112 112 130 95 KHP50 50 48 245 38 68 220 106 38 136 136 149 112 簡略型號 SW1 SW2 H H1 H2 D D1 D2 D3 A S O形圈 KHP-06 09 22 37.5 30 7 6.6 11 6 11.7 1.6 23 8×2 KHP-10 09 30 58 45 8.5 9 14 9.5 15 2 36 10×2.6 KHP-16 09 36 72.5 55 11 9 14 16 25 2 46 20.29×2.62 KHP-20 09 41 88.5 70 11 10.5 16.5 20 30 2.9 59.5 23.39×3.53 KHP-25 12 50 97.5 80 11 10.5 17 23.5 35 2.9 69 28.17×3.53 KHP-32 12 65 118.5 100 12 13 19 32 39.4 2.9 84 32.92×3.53 KHP-40 14 118.5 100 12 17.5 26 38 48.4 2.9 82.5 42×3.5 KHP-50 14   129 110 12 22 33 48 55.4 2.9 88.5 49×3.5 簡略型號 內六角螺栓DIN912 扭矩Nm（摩擦系數μ=0.14時） KHP-06 M6-10.9 13 KHP-10 M8-10.9 30 KHP-16 M8-12.9 35 KHP-20 M10-12.9 60 KHP-25 M10-12.9 60 KHP-32 M12-12.9 110 KHP-40 M16-12.9 300 KHP-50 M20-12.9 600
